    DVR对电压暂降、骤升、中断、多电源切换免疫
    保障敏感负荷电压质量
    柔性退出、隔离输出

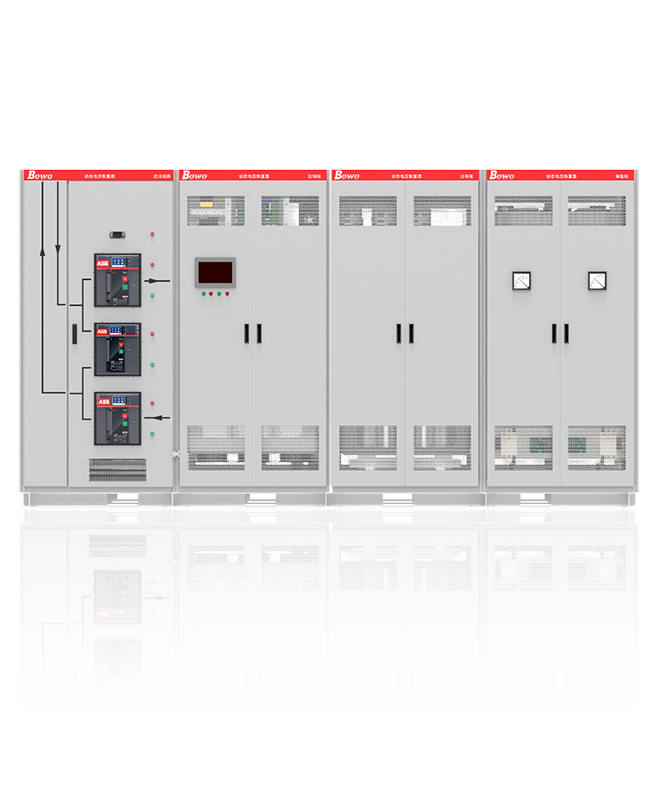

    动态电压恢复器DVR手机图片

    电压暂降定义

    电压暂降三性

    动态电压恢复器DVR的补偿模式

    电网电压异常——补偿模式

    电压暂降、骤升或短时中断时，快速切断晶闸管电子开关，同时启动IGBT功率模块，负载与电网隔离，动态电压恢复器BW-DVR为负载供电。
    运行特点：快速响应，隔离输出
    动态电压恢复器DVR的复模式

    电网电压恢复稳定——恢复模式

    动态电压恢复器BW-DVR输出的电压波形与电网波形进行同步后，接通晶闸管电子开关，重新由电网给负载直接供电。
    同时为储能电容柜补充损耗的能量。
    运行特点：柔性退出，无缝切换
    动态电压恢复器DVR的故障检修模式

    故障检修模式

    当动态电压恢复器BW-DVR设备出现故障或计划检修时，切换到旁路回路供电；维护完成后，设备自动恢复运行。
    运行特点：快速旁路，自动恢复
    系统额定电压400V（208V-750V）
    补偿工作电压低电压补偿范围 0-85% 额定电压；高电压补偿范围 115%~130% 额定电压
    补偿容量(kVA)15/20/30
    		50/75/100150200300400500600800
    补偿时间3s3s3s2s3s2s4s3s2s
    外形尺寸(mm)800*700*11001000*800*1800(2200)1200*800*22001800*800*22002600*1000*22003600*1000*2200
    续-补偿容量(kVA)10001250160020002500
    续-补偿时间1s1s1s1s1s
    续-外形尺寸(mm)4000*1000*22004400*1000*22005800*1000*22006200*1000*22007800*1000*2200
    工作频率48.5Hz ~ 51.5Hz
    装置响应时间＜2ms
    补偿电压不平衡度＜3%
    电压补偿精度＜1%
    整机效率＞99.5%
    电压总谐波畸变率＜4%
    工作环境温度-25℃ ~ +45℃
    保护具备必要保护，且保护动作时不影响负载正常供电
    工作湿度0 ~ 95% 无结露
    噪声非补偿、充电工况条件下≤60dB( 在距离设备1米处测量)
    寿命维护寿命20年
    注：上表中尺寸针对 400V 电压等级设备，其他电压等级设备尺寸与DS视讯沟通获取。
